Овершот типа «ОВ»

Основное назначение – захват трубчатых элементов аварийного оборудования, при ограниченном доступе к ним в затрубном пространстве.

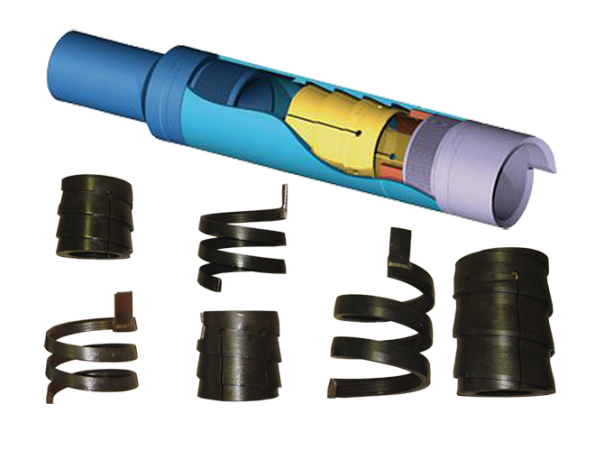

Овершот состоит из корпуса, воронки, переводника, набора спиральных или цанговых захватов с направляющими втулками.

Спиральные захваты используются при извлечении колонн, верхняя часть которых имеет максимальный диаметр для применяемого типоразмера овершота. В остальных случаях применяются цанговые захваты. Также, цанговые захваты можно использовать совместно с фрезерующими направляющими, которые позволяют очищать захватываемый объект от различных отложений и заусениц.

Захват овершотом осуществляется благодаря наличию конических, спиральных поверхностей на внутренней поверхности корпуса, и наружной поверхности цангового или спирального захватов, которая с ней взаимодействует.

Основные параметры и размеры
Шифр типоразмера овершотаНаружный диаметр овершота, ммГрузоподъемность, кН
Значение номинального размера, мм.
Спирального захвата/цангового захвата

Присоединительная резьба

ОВ-119

120103096.8...88.9 / 85.7...323-76

ОВ-122

122,2121098.4...92.1 / 88.9...283-76

ОВ-140

1401210117.5...108 / 105...1333-76
