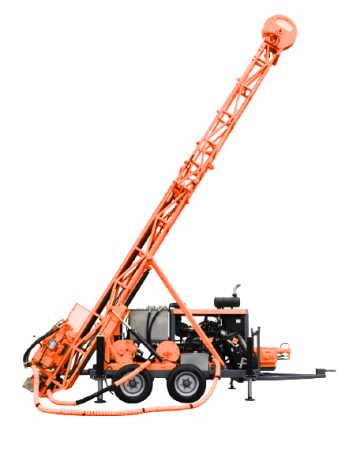

Буровая установка для колонкового бурения КУБ-1600

Буровая установка КУБ-1600 предназначена для колонкового бурения с поверхности геологоразведочных и технологических скважин глубиной до 1540 м. Возможен вариант исполнения с модульным тепловым укрытием.

Основные технические данные
ПараметрыРазмеры

Глубина бурения, м



- BQ (60mm)

1560

- NQ (76mm)

1200

- HQ (99mm)

800

- PQ(121mm)

475

Ход подачи, мм

3500

Режим подачи

быстрый/медленный, плавнорегулируемый

Усилие подачи, кН

59,6

Усилие подъёма, кН

140

Угол бурения, кН

90°-45°

Максимальная длина свечи, м

3,5

Кол-во скоростей на редукторе вращателя

4

Крутящий момент на вращателе, Нм



-максимальный

5573

-минимальный

525

Максимальный внутренний диаметр трубодержателя

210

Тип силовой установки

дизель с водяным охлаждением

Мощность силовой установки не менее, кВт (л.с.)

132(180)

Частота вращения силовой установки не менее, об/мин

1800

Основная лебедка



- грузоподъемность, кг

8000

- скорость навивки не менее, м/мин

40

- диаметр троса, мм

16

Лебедка ССК



- грузоподъемность, кг

1190-300

- скорость навивки, м/мин

114-453

Масса не более, кг

7500
