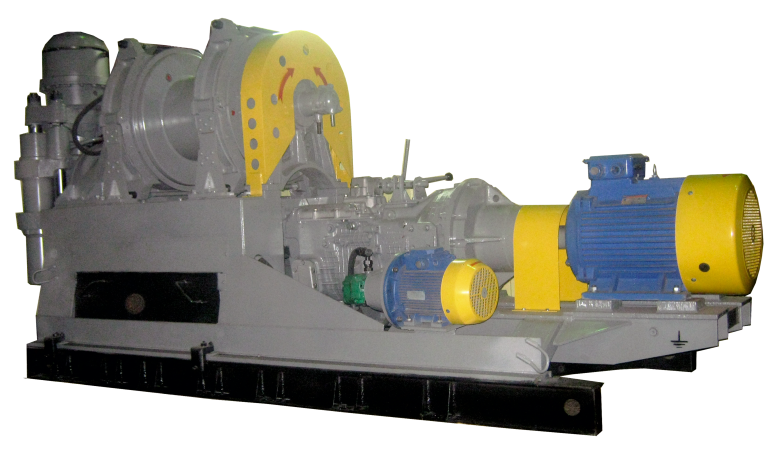

Буровой станок (агрегат) ЗМО 1500 с гидропатроном

Буровой станок (агрегат) ЗМО 1500 предназначен для бурения скважин на твердые полезные ископаемые на высоте над уровнем моря не более 1000 м. Агрегат применяется в стационарных буровых установках для наземного колонкового бурения.

Основные параметры и размеры

Параметры	Размеры
Глубина бурения, номинальная¹, м
при твердосплавном бурении коронками, D 93 мм	1500
при алмазном бурении коронками, D 59 мм	2000
Диаметр бурения, мм
- начальный (не менее)	243
- конечный: при алмазном бурении	59
- при твердосплавном бурении	93
Диаметр бурильных труб, мм	42; 50; 54; 63,5
Диапазон углов наклона вращателя	80…90
Частота вращения бурового снаряда при прямом и обратном ходе, с^-1 (об/мин):
- минимальная	1,25 (75)
- максимальная	10 (600)
Длина хода подачи, мм	600
Усилие, развиваемое гидроцилиндрами вращателя кН (тс), (15)	150 (15)
Грузоподъемность лебедки, кН (тс) максимальная	45 (4,5)
Скорость навивки каната на барабан лебедки, м/сек	0,68; 1,24; 2,1; 2,6; 3,04; 3,76; 4,68; 5,2
Диаметр и длина каната, мм / м	17-20,5 / 110
Мощность приводного электродвигателя, кВт	55
Габаритные размеры бурового станка, мм
- длина	4068
- ширина	1380
- высота	2215
Масса бурового станка, кг не более	5100
Примечание:¹ Показатель « Глубина бурения» величина справочная и проверке не подлежит
